最低价： ￥275.55

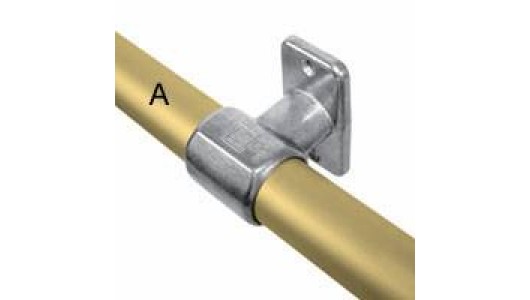

该法兰接头的固定孔仅适用埋头固定螺丝，接头用于沿墙安装扶手或将应用结构固定在墙上。金属管从接头套管内穿过，不能在套管内连接。该接头也适用于在扶手立杆基座安装踢脚板的情况。Ø表示固定孔的直径。 警告：L70接头不可用做基座法兰接头以支撑全高度护栏或栏杆。
尺寸:公制

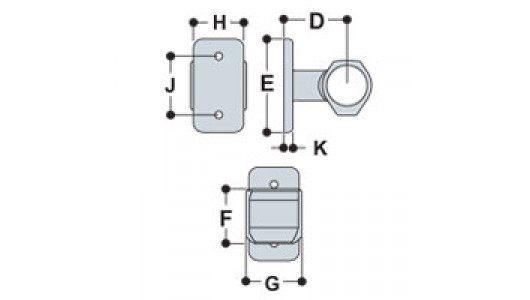

| 型号 | 尺寸 (mm) | 重量 (kgs) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | B | E | F | G | H | J | K | L | OO | ||
| L70-6 | 8 | 25 | 60 | 92 | 50 | 50 | 45 | 68 | 10 | 8 | 0.00 |
| L70-7 | 8 | 32 | 68 | 105 | 59 | 60 | 54 | 81 | 10 | 8 | 0.00 |
| L70-8 | 8 | 40 | 75 | 115 | 65 | 66 | 60 | 91 | 10 | 8 | 0.00 |
尺寸:英制
| 型号 | 尺寸 (in.) | 重量 (lbs.) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | B | E | F | G | H | J | K | L | OO | ||
| L70-6 | 0.31 | 1.32 | 2.36 | 3.62 | 1.97 | 1.97 | 1.77 | 2.68 | 0.39 | 0.31 | 0.00 |
| L70-7 | 0.31 | 1.66 | 2.68 | 4.13 | 2.32 | 2.36 | 2.13 | 3.19 | 0.39 | 0.31 | 0.00 |
| L70-8 | 0.31 | 1.90 | 2.95 | 4.53 | 2.56 | 2.60 | 2.36 | 3.58 | 0.39 | 0.31 | 0.00 |
| 型号 | L70 |
| 重量 | 0.23 |
| 生产厂商 | Kee Safety |
| 品牌 | Kee Lite |
| 材料 | 铝硅镁合金 |
| 适用金属管尺寸 | 6（33.401mm外径）, 7（42.164mm外径）, 8（48.26mm外径） |
| 适用金属管外径 | 33.401mm, 42.164mm, 48.26mm |
| 适用金属管（公称管径） | 25.4mm, 31.75mm, 38.1mm |
| 承重 | 一个轻百建管接头（尺寸7至9）上的每颗顶丝（使用39N.m扭矩上紧）可以承受约900公斤的轴向负荷。 |
| 固定螺钉 | 不锈钢 |
| 标准 | ASTM A 356 T-6 |
下图是我们提供的所有型号的金属管的尺寸的内径、外径参数以及适用的管接头内径对应表，请据此选择合适的接头与金属管。更多关于金属管尺寸选择以及承重信息，请点击查看如何选择适合尺寸的圆管。
